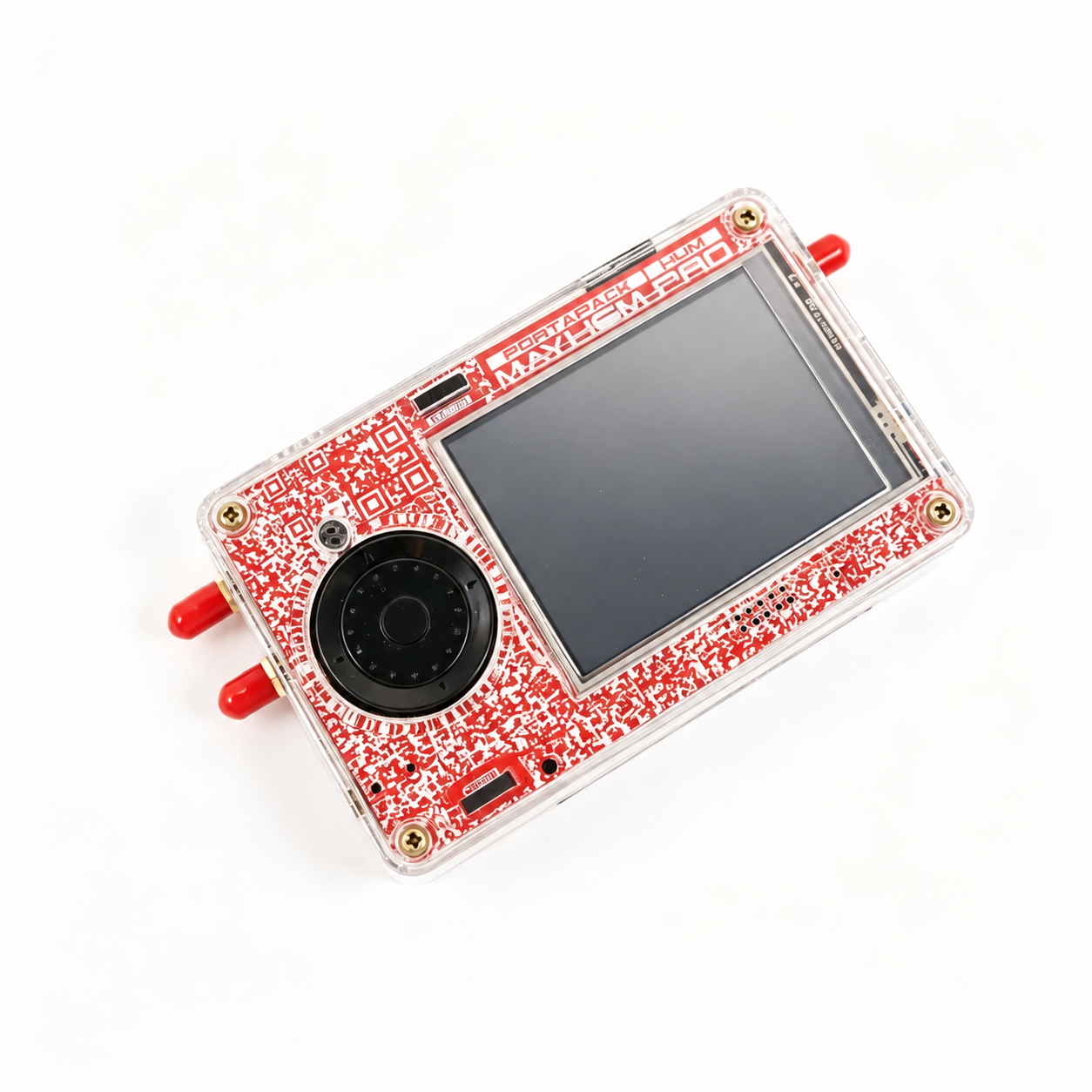

HackRF Pro + PortaPack H4M Pro: SDR portátil de 100 kHz a 6 GHz
El HackRF Pro con PortaPack H4M Pro reúne una plataforma de radio definida por software y una interfaz portátil para observar señales, explorar bandas y realizar pruebas de radio. El pack incluye cinco antenas SMA, cable USB-A a USB-C y amplificador RF para preparar distintas configuraciones de trabajo.
La generación Pro amplía la cobertura hacia las frecuencias bajas e incorpora un TCXO, lógica FPGA, más memoria Flash y conexión USB-C. El PortaPack añade pantalla táctil en color, controles físicos, audio integrado y un alojamiento para batería 18650 sustituible. La batería compatible se adquiere por separado.
Nuestra opinión experta
Este conjunto resulta útil para quienes quieren observar, comparar y capturar señales tanto fuera del laboratorio como en un ordenador. El TCXO integrado aporta una referencia de frecuencia más estable y la batería 18650 sustituible facilita el uso entre sesiones. Para obtener resultados consistentes hay que seleccionar la antena y ajustar las ganancias. Si se necesitan medidas absolutas de potencia, la referencia sigue siendo un analizador de espectro calibrado.
Qué cambia respecto a las generaciones anteriores
Más posibilidades en frecuencias bajas
El rango del HackRF Pro comienza en 100 kHz, frente a 1 MHz en el HackRF One clásico. Esto permite explorar más frecuencias bajas y onda media. Para trabajar en esa zona hace falta una antena específica: las cinco antenas del pack están orientadas a bandas más altas.
TCXO integrado, FPGA y más memoria
El reloj TCXO de 25 MHz, con una estabilidad anunciada de 0,5 ppm, ayuda a reducir la deriva de frecuencia causada por la temperatura. El FPGA iCE40 UltraPlus sustituye al CPLD y la memoria Flash pasa de 8 a 32 Mbits. La nueva arquitectura ofrece más margen para el desarrollo de firmware; las funciones disponibles dependen de la versión instalada.
Cadena de radio y protecciones renovadas
La versión Pro incorpora una cadena de radio actualizada, blindaje interno y protección reforzada del conector de antena. Estos cambios no eliminan la necesidad de ajustar las ganancias: una señal potente cercana puede seguir saturando la entrada.
Un PortaPack preparado para cambiar de batería
El H4M Pro utiliza una batería 18650 sustituible, de modo que se puede cambiar entre sesiones. También se han recolocado el altavoz y la ranura microSD para facilitar el acceso. La autonomía depende de la batería elegida, del brillo, de las aplicaciones y del modo de radio.
| Elemento | Generaciones anteriores | Pack Pro |
|---|---|---|
| Frecuencia mínima | 1 MHz | 100 kHz |
| Lógica programable | CPLD | FPGA iCE40 UltraPlus |
| Memoria Flash | 8 Mbits | 32 Mbits |
| Reloj | TCXO según la variante o los accesorios | TCXO integrado de 25 MHz / 0,5 ppm anunciado |
| Conexión USB | Micro-USB en el diseño clásico; USB-C en algunas variantes | USB-C, USB 2.0 |
| Alimentación del PortaPack | Batería LiPo en los anteriores packs H4M | Batería 18650 sustituible en H4M Pro, no incluida |
| Modo estándar | Hasta 20 MS/s en I/Q de 8 bits | Hasta 20 MS/s en I/Q de 8 bits |
Comparación con la arquitectura HackRF One clásica y los anteriores packs H4M. Algunas variantes anteriores ya incorporan USB-C, TCXO o protecciones adicionales.
Mayhem en modo portátil o análisis por USB-C

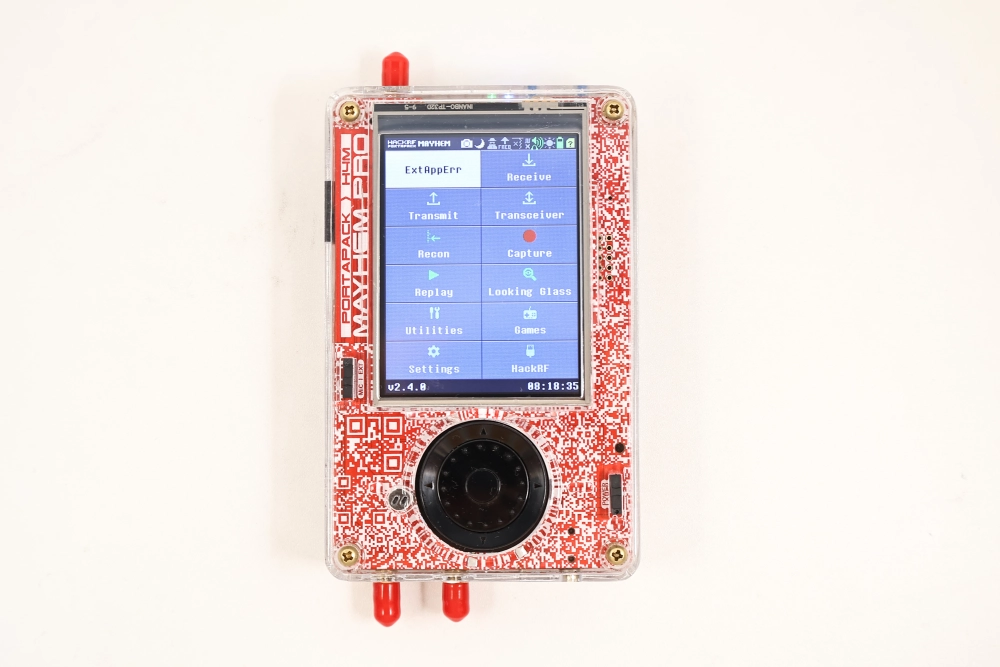

En modo autónomo, el PortaPack H4M Pro permite manejar las aplicaciones compatibles de Mayhem desde la pantalla y la rueda de control. Se pueden realizar observaciones y capturas sin mantener un ordenador conectado, con una batería 18650 compatible y los recursos microSD que requiera cada aplicación.
En modo USB, el HackRF Pro actúa como periférico SDR de un ordenador con los controladores y programas compatibles. El muestreo estándar alcanza 20 millones de muestras por segundo en I/Q de 8 bits. Esta cifra no significa que el equipo observe de 100 kHz a 6 GHz simultáneamente, ni que una microSD pueda grabar a esa velocidad.
Para comparar con la configuración anterior, consulte el pack HackRF One R10C con PortaPack H4M.
Casos de uso del HackRF Pro portátil
Observar actividad de radio y localizar interferencias
El pack permite examinar una banda, comparar el entorno antes y después de encender un aparato o detectar emisiones recurrentes en un taller o una instalación. Mantener la misma antena y los mismos ajustes de ganancia ayuda a comparar las observaciones.
Estudiar sensores y equipos de 433 o 868 MHz
En pruebas con sus propios sensores, estaciones meteorológicas o dispositivos de telemetría, la visualización del espectro y las capturas I/Q permiten estudiar la frecuencia, la ocupación de banda y las transmisiones intermitentes. La decodificación depende del protocolo y de las aplicaciones disponibles.
Explorar la recepción de radio y ADS-B
Con una aplicación compatible de Mayhem y una antena adecuada, se pueden explorar emisiones de radio, distintas modulaciones y la recepción ADS-B en 1090 MHz. El resultado depende de la antena, su ubicación y el entorno. Las actualizaciones de firmware permiten seguir la evolución de las aplicaciones.
Formación, desarrollo y análisis en ordenador
En formación o laboratorio, el conjunto facilita pasar de una observación portátil a un análisis más detallado en el ordenador. Las aplicaciones SDR compatibles permiten construir cadenas de procesamiento y demodulación. Las pruebas de transmisión deben realizarse con equipos propios y en las condiciones autorizadas para cada frecuencia.
Puntos fuertes y limitaciones
| Puntos fuertes | Limitaciones que conviene conocer |
|---|---|
| Rango de 100 kHz a 6 GHz para explorar numerosas bandas. | El barrido de un rango amplio es sucesivo: no se observa todo el espectro a la vez. |
| Uso portátil con pantalla táctil y controles físicos. | Requiere una batería 18650 compatible para funcionar de forma portátil; no está incluida. |
| TCXO integrado y plataforma de radio renovada. | El modo estándar sigue siendo I/Q de 8 bits. Las medidas absolutas de potencia requieren un equipo calibrado. |
| Cinco antenas SMA para distintas bandas habituales. | Cada banda necesita una antena adecuada. El pack no garantiza la misma sensibilidad en todo el rango. |
| USB-C para continuar el análisis en un ordenador. | La transmisión y la recepción se alternan: funcionamiento half-duplex. |
| Aplicaciones Mayhem y posibilidades de experimentación ampliables. | Algunas funciones requieren conocimientos técnicos y recursos microSD compatibles. |
Especificaciones del HackRF Pro y del PortaPack H4M Pro
| Característica | Detalle |
|---|---|
| Plataforma de radio | HackRF Pro r1.2.1 |
| Módulo portátil | PortaPack H4M Pro |
| Rango de funcionamiento | 100 kHz a 6 GHz |
| Transmisión y recepción | Half-duplex, una sola dirección a la vez |
| Muestreo estándar por USB | Hasta 20 millones de muestras por segundo |
| Muestras en modo estándar | 8 bits I + 8 bits Q |
| Microcontrolador | LPC4330 |
| Lógica programable | FPGA iCE40 UltraPlus |
| Memoria Flash | 32 Mbits, W25Q32 |
| Circuito de radio | MAX2831 |
| Convertidor ADC / DAC | MAX5865 |
| Reloj de referencia | TCXO integrado de 25 MHz; estabilidad anunciada de 0,5 ppm |
| Interfaz USB | USB 2.0 con conector USB-C |
| Pantalla | Táctil resistiva en color de 3,2 pulgadas |

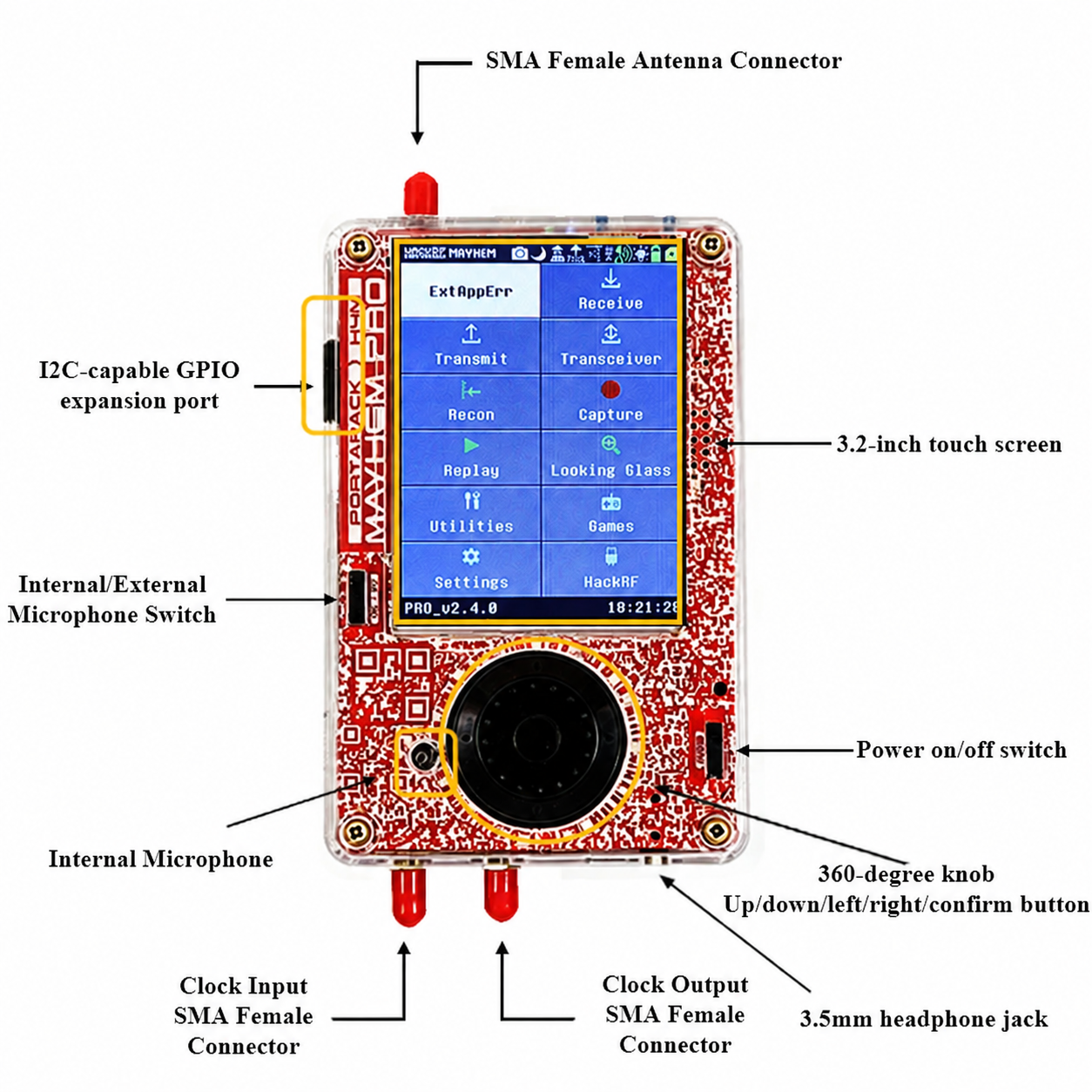

| Controles | Pantalla táctil y codificador rotativo con navegación de cinco direcciones |
| Audio | Micrófono y altavoz integrados; salida de auriculares de 3,5 mm |
| Almacenamiento | Ranura microSD, FAT32 o exFAT |

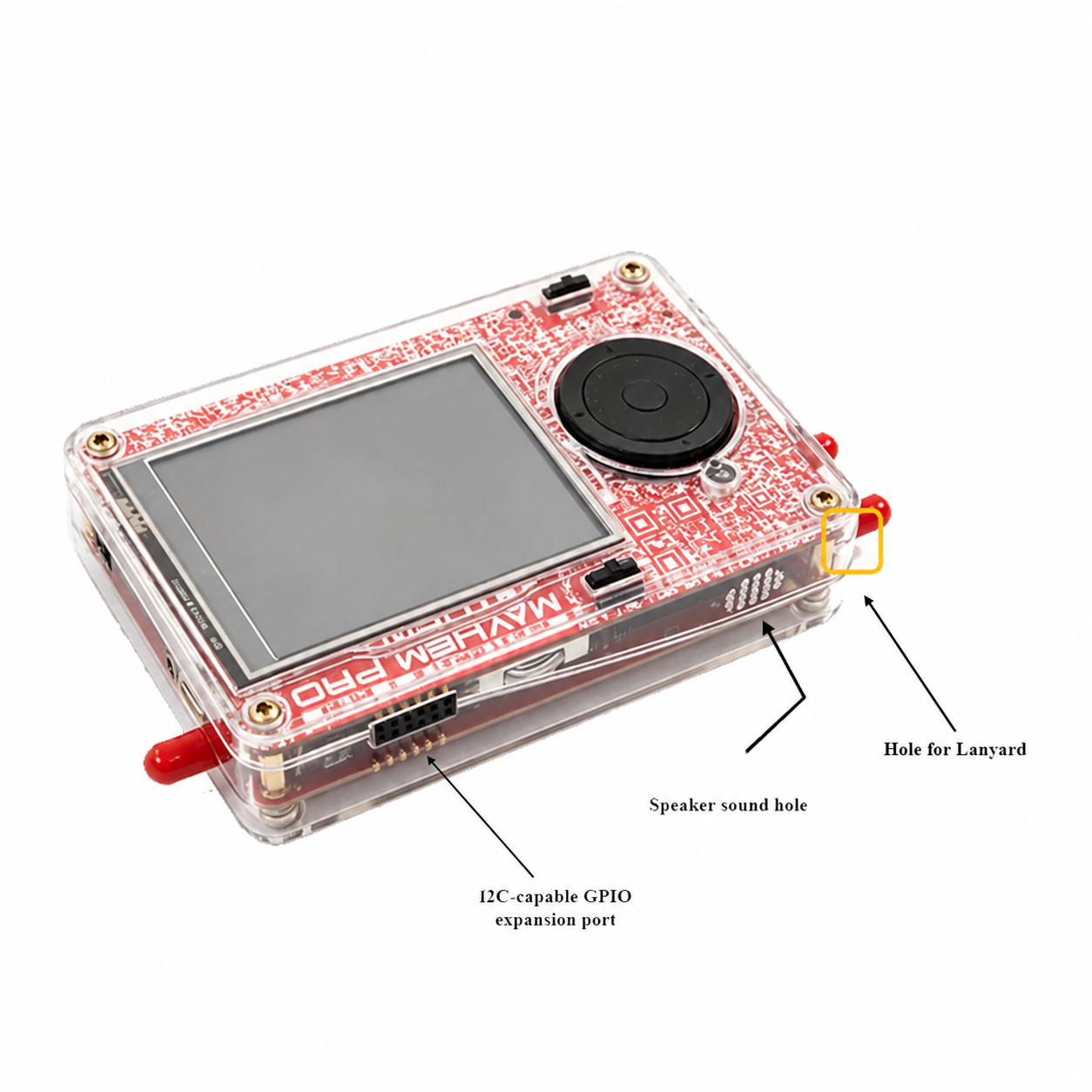

| Expansión | Puerto GPIO e interfaces de reloj externo |
| Conector de antena | SMA; alimentación Bias-T de 3,3 V activable por software |
| Protección de radio | Blindaje interno y protección reforzada del puerto de antena |
| Alimentación portátil | Batería de ion de litio 18650 sustituible, no incluida |
| Carga | Gestión de carga por USB integrada |
| Firmware preinstalado | Mayhem adaptado al HackRF Pro; aplicaciones según la versión y los recursos microSD |
| Software para ordenador | GNU Radio, SDR++, GQRX y otras aplicaciones compatibles con HackRF, según controladores y versiones |
| Antenas incluidas | 5 antenas SMA para distintos segmentos de frecuencias |
Contenido del pack con cinco antenas
Incluye HackRF Pro, PortaPack H4M Pro con Mayhem adaptado, cinco antenas SMA, cable USB-A a USB-C y amplificador RF.
- 1 antena de banda ancha para el rango anunciado de 40 MHz a 6 GHz.
- 1 antena para 433 / 868 MHz, bandas habituales en sensores y equipos de radio.
- 1 antena de 700 a 2700 MHz para experimentar en esos segmentos del espectro.
- 1 antena para 2,4 / 5,8 GHz para observar actividad RF en estas bandas.
- 1 antena para bandas GSM / 3G / 4G, que debe seleccionarse según la frecuencia de estudio.
La antena influye directamente en la recepción. Los rangos indicados orientan su uso y no garantizan una sensibilidad uniforme en todas las frecuencias. Las frecuencias bajas pueden requerir una antena específica.
Batería 18650 no incluida. Algunas aplicaciones y las grabaciones requieren una tarjeta microSD preparada con los recursos correspondientes a la versión de Mayhem instalada.
Preguntas frecuentes sobre HackRF Pro y PortaPack H4M Pro
¿El HackRF Pro con PortaPack H4M Pro funciona sin ordenador?
Sí. El PortaPack H4M Pro permite utilizar las aplicaciones Mayhem desde su pantalla táctil y sus controles. Para el uso portátil se necesita una batería 18650 compatible, no incluida. Algunas aplicaciones también requieren recursos en una tarjeta microSD.
¿Qué frecuencias cubre el HackRF Pro?
El rango de funcionamiento de la plataforma de radio va de 100 kHz a 6 GHz. La recepción también depende de la antena, la frecuencia, los ajustes de ganancia y el entorno. No se observa todo este rango a la vez.
¿Qué mejoras incorpora la versión Pro?
Frente al HackRF One clásico, el Pro amplía el rango inferior hasta 100 kHz, integra un TCXO, sustituye el CPLD por un FPGA y aumenta la memoria Flash a 32 Mbits. También renueva la cadena de radio, las protecciones y la conexión USB-C. El H4M Pro incorpora un alojamiento para batería 18650 sustituible y cambia la posición del altavoz y de la ranura microSD. Algunas variantes anteriores ya incluyen parte de estas mejoras.
¿Qué incluye el pack de cinco antenas?
Incluye HackRF Pro, PortaPack H4M Pro con una versión de Mayhem adaptada, cable USB-A a USB-C, amplificador RF y cinco antenas SMA: una de banda ancha de 40 MHz a 6 GHz, una para 433 / 868 MHz, una de 700 a 2700 MHz, una para 2,4 / 5,8 GHz y una para bandas GSM / 3G / 4G. La batería 18650 no está incluida.
¿Se incluye la batería y cuánto dura?
La batería 18650 no está incluida. El H4M Pro utiliza una batería de ion de litio compatible y sustituible. La autonomía varía según su capacidad, el brillo de la pantalla, la aplicación y el uso en recepción o transmisión. No se anuncia una duración fija para este pack.
¿Se pueden grabar señales de radio?
Sí. Las aplicaciones compatibles permiten guardar capturas I/Q en una tarjeta microSD correctamente preparada. Las posibilidades y la velocidad de grabación dependen de la versión de Mayhem, de la aplicación y de la tarjeta. La velocidad máxima por USB no equivale automáticamente a la velocidad de grabación en modo autónomo.
¿Puede transmitir y recibir al mismo tiempo?
No. El HackRF Pro funciona en half-duplex: recibe o transmite en cada momento. Una actualización de firmware no convierte esta arquitectura en un sistema full-duplex.
¿Las cinco antenas cubren de 100 kHz a 6 GHz?
Las antenas del pack están destinadas a distintos segmentos del espectro y no garantizan una recepción uniforme en todo el rango del equipo. Para aprovechar las frecuencias bajas se necesita una antena específica. La antena debe elegirse según la banda que se quiera estudiar.
¿Qué programas se pueden utilizar en el ordenador?
GNU Radio, SDR++, GQRX y otras aplicaciones compatibles con HackRF, según el sistema operativo, los controladores y las versiones utilizadas. La conexión requiere un cable USB-C con transferencia de datos, como el cable USB-A a USB-C incluido.
¿Identifica automáticamente cualquier dispositivo Wi-Fi, Bluetooth o móvil?
Detectar una señal permite observar actividad en una banda. La identificación y la decodificación dependen del protocolo, del ancho de banda y del software. Este pack no es un decodificador universal ni permite acceder automáticamente al contenido de las comunicaciones cifradas.
Características del producto « HackRF Pro + PortaPack H4M Pro: pack con 5 antenas »
- Tipo: Transceptor SDR con PortaPack H4M Pro
- Frecuencias: 100 kHz a 6 GHz
- Muestreo estándar: Hasta 20 MS/s, I/Q de 8 bits
- Funcionamiento: Half-duplex, recepción o transmisión
- Pantalla: Táctil resistiva en color de 3,2 pulgadas
- Reloj: TCXO integrado de 25 MHz, estabilidad anunciada de 0,5 ppm
- Lógica / memoria: FPGA iCE40 UltraPlus / Flash de 32 Mbits
- Conexión: USB-C, USB 2.0
- Firmware: Mayhem adaptado al HackRF Pro
- Almacenamiento: Ranura microSD
- Alimentación portátil: Batería 18650 sustituible, no incluida
- Antenas incluidas: 5 antenas SMA multibanda
- Accesorios incluidos: Cable USB-A a USB-C y amplificador RF
