Descripción del producto « Analizador de espectro HSA-Q1 JJN Digital de 1 MHz a 13,44 GHz »
Un analizador de espectro para comprender la actividad RF
El analizador de espectro HSA-Q1 de JJN Digital muestra la distribución de las señales de radio entre 1 MHz y 13,44 GHz y permite observar su evolución temporal. Durante una inspección TSCM, ayuda a estudiar una emisión detectada y a contrastar el entorno con una situación de referencia.
Leer el espectro permite diferenciar actividad continua y transmisiones que aparecen por intervalos. El operador puede seleccionar una zona de frecuencias para examinarla con mayor detalle antes de iniciar la búsqueda de la fuente.
Del barrido general al examen de una señal

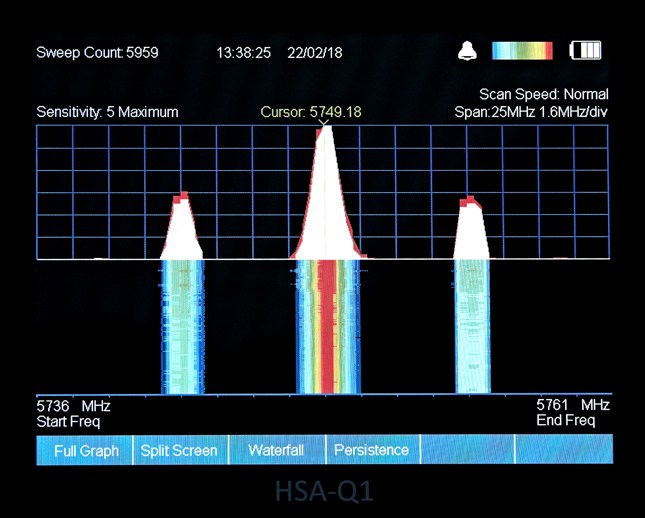

El fabricante anuncia un barrido completo en 0,5 segundos. Esta rapidez permite observar una banda amplia y ayuda a estudiar emisiones breves. El intervalo mostrado puede reducirse hasta 25 MHz para centrar la lectura alrededor de una señal.
La sensibilidad se regula en cinco niveles. Los valores anunciados alcanzan −80 dBm en barrido y −100 dBm en sintonización directa. Seleccione el ajuste según la intensidad de las emisiones del lugar: una zona cargada de señales y la búsqueda de una señal débil exigen condiciones de medida distintas.

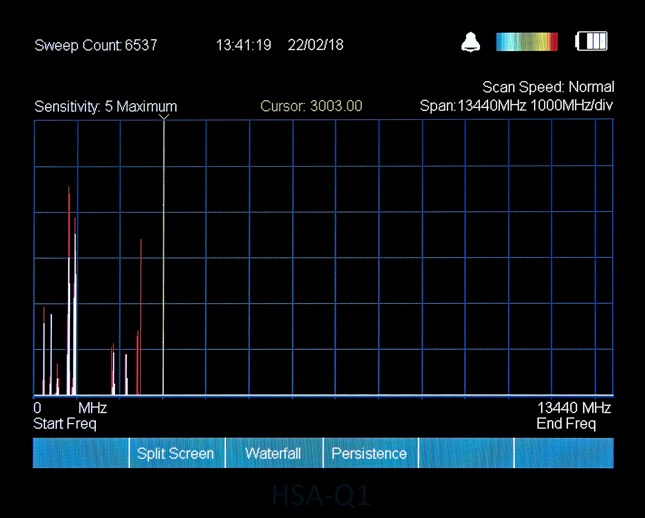

Waterfall y Persistence para observar cambios
La vista Waterfall, o espectrograma, representa la evolución del espectro a lo largo del tiempo. Ayuda a observar ráfagas, cambios de frecuencia y emisiones que solo aparecen en determinados momentos.
Persistence complementa la lectura al destacar el comportamiento de las señales entre barridos. Ambas vistas facilitan la interpretación, pero una emisión desconocida debe compararse con los equipos autorizados y comprobarse antes de concluir cuál es su origen.
Referencia Background y demodulación de señales compatibles

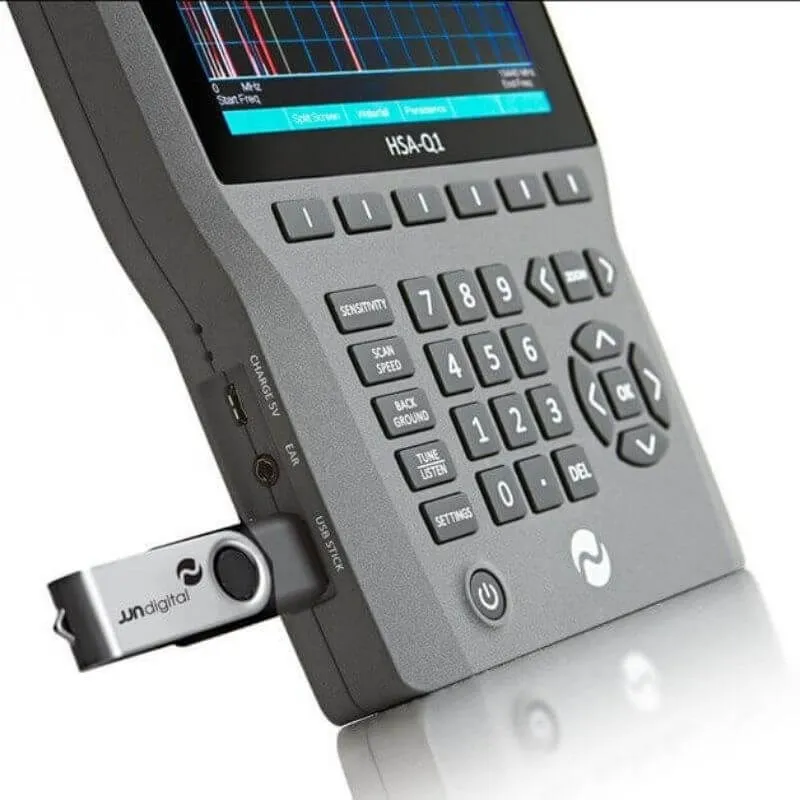

Background guarda una referencia del entorno RF para contrastarla con una inspección posterior. Mantener posiciones y condiciones de medida comparables hace que los cambios observados sean más útiles. Los datos del barrido pueden guardarse en una memoria USB con fecha y hora.
Tune & Listen permite seleccionar una señal y utilizar demodulación AM, FM ancha o FM estrecha cuando es compatible. El audio se reproduce por el altavoz o los auriculares. Esta función no descifra comunicaciones digitales ni permite acceder al contenido de todas las redes.
Uso a mano o sobre el soporte retráctil

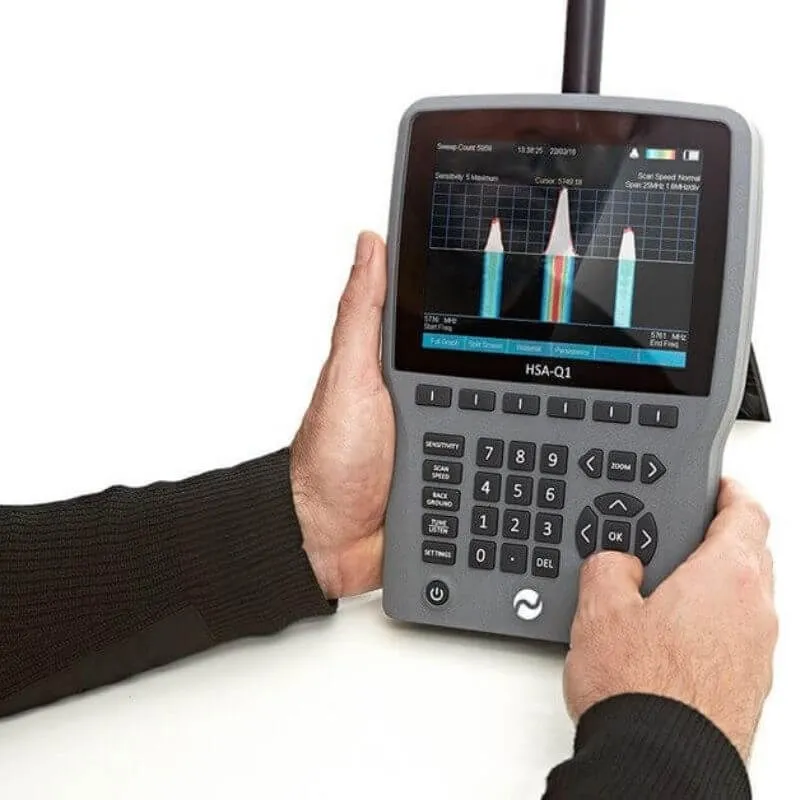

La pantalla de 6 pulgadas permite consultar las curvas mientras se sostiene el equipo o se utiliza su soporte. Las antenas Multi-Element y telescópica permiten adaptar la recepción dentro de sus respectivas características.
El peso anunciado es de 1,3 kg y la autonomía ronda cuatro horas, según el uso. Es posible prolongar el funcionamiento con el cargador incluido conectado. Un monitor RF puede complementar el registro de eventos y un NLJD la búsqueda de electrónica silenciosa: cada instrumento responde a una parte distinta de la inspección.
Ejemplos de uso
Estudio del entorno de una oficina
Seleccione las emisiones que merecen una revisión y contraste el espectro con los dispositivos conocidos de la sala.
Comparación entre inspecciones
Utilice Background como referencia y repita la medición desde posiciones y condiciones comparables para valorar los cambios.
Análisis de actividad intermitente
Observe la evolución con Waterfall y Persistence y conserve los datos en USB para relacionarlos con los eventos de la intervención.
Puntos fuertes y límites
Lo que aporta este modelo
Las vistas temporales y la memoria Background permiten estudiar señales y comparar el entorno. La grabación USB conserva los datos para revisarlos después.
Tune & Listen aporta información sobre señales analógicas compatibles. La pantalla, las antenas y el soporte permiten alternar entre el uso portátil y una posición de observación.
Qué conviene tener en cuenta
La lectura del espectro exige interpretación técnica. Una señal inusual no identifica automáticamente un dispositivo espía, y la demodulación AM/FM no descifra comunicaciones digitales.
La autonomía depende del uso y el peso debe valorarse en intervenciones prolongadas. Los componentes sin emisión RF requieren una inspección física o un NLJD.
Preguntas frecuentes: HSA-Q1 JJN Digital
¿Qué diferencia hay entre el HSA-Q1 y un detector RF?
Un detector RF ayuda a identificar la presencia y el nivel de las emisiones. El HSA-Q1 muestra su distribución en el espectro y su evolución temporal, lo que permite examinar la actividad con más detalle.
¿Para qué sirve la vista waterfall?
La vista waterfall representa la evolución de las señales en el tiempo. Ayuda a observar ráfagas, emisiones intermitentes o cambios de frecuencia durante la inspección.
¿Cómo funciona la memoria Background?
Guarda un estado de referencia del entorno RF para compararlo con una inspección posterior. Las variaciones requieren interpretación: la incorporación de un nuevo equipo autorizado también puede modificar el espectro.
¿Tune & Listen permite escuchar todas las comunicaciones?
No. La demodulación AM o FM ayuda a caracterizar determinadas señales compatibles. No descifra comunicaciones digitales protegidas ni el contenido de redes Wi-Fi o móviles.
¿Puede el HSA-Q1 buscar un dispositivo apagado?
Un dispositivo apagado o sin transmisión de radio no genera una señal RF que pueda analizarse. Un NLJD o una inspección física ofrece un método complementario.
¿Se pueden guardar las mediciones de una inspección?
Sí. Los datos del barrido pueden guardarse en una memoria USB con fecha y hora. Esto facilita la comparación y la documentación de las observaciones.
Características del producto « Analizador de espectro HSA-Q1 JJN Digital de 1 MHz a 13,44 GHz »
- Tipo: Analizador portátil de espectro RF
- Modelo: JJN Digital HSA-Q1
- Intervalo de frecuencias: De 1 MHz a 13,44 GHz
- Tiempo anunciado de barrido completo: 0,5 segundos
- Intervalo mínimo de visualización: 25 MHz
- Sensibilidad: Ajustable en 5 niveles
- Sensibilidad anunciada en barrido: Hasta −80 dBm
- Sensibilidad anunciada en sintonización directa: Hasta −100 dBm
- Visualizaciones: Waterfall / espectrograma y Persistence
- Demodulación: AM, FM ancha y FM estrecha
- Comparación: Memoria Background
- Grabación: Datos del barrido en una memoria USB
- Pantalla: TFT en color de 6 pulgadas
- Autonomía anunciada: Unas 4 horas según el uso
- Peso anunciado del equipo: 1,3 kg
- Antenas: Multi-Element y telescópica
- Modo de sintonización: Tune & Listen sobre una señal seleccionada
- Salida de audio: Altavoz integrado o auriculares
- Batería: Polímero de litio recargable integrada
- Funcionamiento prolongado: Posible con el cargador incluido conectado
- Posición de uso: En la mano o sobre el soporte retráctil
